Durch den Einsatz von Rauchschutz-Druck-Anlagen (kurz RDA) wird verhindert, dass sich Räume mit Rauch füllen und so zur tödlichen Falle werden. Mit der RDA werden Flucht- und Rettungswege, wie z. B. Treppenräume oder innenliegende Flure, im Brandfall rauchfrei gehalten. Dieses geschieht mit Hilfe einer Anlage, die objektspezifisch von STG-BEIKIRCH geplant und anschließend gefertigt wird. Die einzelnen Anlagenbauteile werden zu einem kompletten System verbunden und garantieren ein perfektes Zusammenwirken. Sobald die RDA-Anlage installiert und eingemessen ist, arbeitet sie vollautomatisch. Das bedeutet, dass sie sich im Brandfall automatisch in Betrieb setzt, sobald ein Brandmelder Rauch erkennt. Eine manuelle Auslösung durch eine Bedienstelle ist ebenfalls möglich. Über die Druckregelklappe kann das System zusätzlich per Lüftungstaster auch zur natürlichen Lüftung genutzt werden.
Das RDA-System dient nicht – wie eine Rauch- und Wärmeabzugsanlage (RWA) – zur Abführung von Rauch und Brandgasen aus den Flucht- und Rettungswegen, sondern verhindert nach einer Spülphase das weitere Eindringen von toxischen Rauch- und Brandgasen in einem speziellen Bereich.
Zur Optimierung des RDA-Systems bietet STG-BEIKIRCH ab sofort eine neu entwickelte RDA-Kompaktzentrale 8A an. Diese eignet sich besonders zur Druckregelung für kleine bis mittlere Treppenräume oder entsprechende Bereiche, wo eine Rauchfreihaltung benötigt wird. Über eine PC-Oberfläche der STG-BEIKIRCH Service-Port Software können alle wesentlichen Parameter für das System eingestellt werden. Der eingebaute Service-Counter (Wartungstimer) dient dazu, dass die notwendigen Wartungen und Inspektionen nicht vergessen werden. Die vielfältigen Anschlussmöglichkeiten bieten u.a. den direkten Anschluss der Antriebe für die Druckregelung und optionale Anbindungen evtl. Lamellenantriebe zum Verschließen der Zuluftkanäle bei Nichtbenutzung.

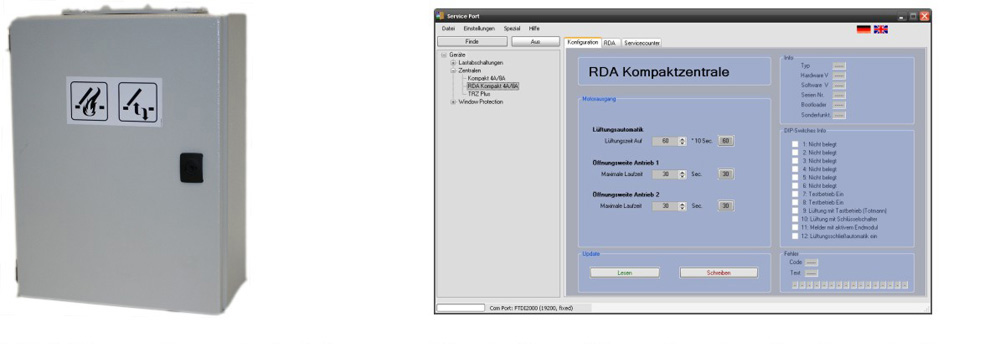

RDA Kompaktzentrale 8A Einstellbar über eine Service Port Software
Der Anschluss eines Druckdifferenzsensors mit einer 4 – 20 mA Anbindung gewährt die Druckregelung zur Vermeidung von zu hohen Drücken in Verbindung mit der Druckregelklappe. Der Volumenstrom des Zuluftventilators kann über einen externen Frequenzumrichter vorgegeben werden. Zur Ansteuerung des Ventilators bietet STG-BEIKIRCH unterschiedliche Anschaltboxen an. Rückmeldungen von den Ventilatoren zur Störungssignalisierung können direkt an die RDA-Kompaktzentrale aufgeschaltet werden. Durch die Selbstüberwachung der Zentrale ist eine Sicherheit gemäß prEN 12101-9 gegeben.
Die Anlage eignet sich besonders in Wohngebäuden und Gebäude bis zur Hochhausgrenze wie z. B. in Schulgebäuden und Kindergärten, Hotels und Ferienzentren, Bahnhofsgebäuden und Flughäfen, Altenheimen und Seniorenwohnheimen, Krankenhäusern und Rehabilitationskliniken oder Rettungstunneln.

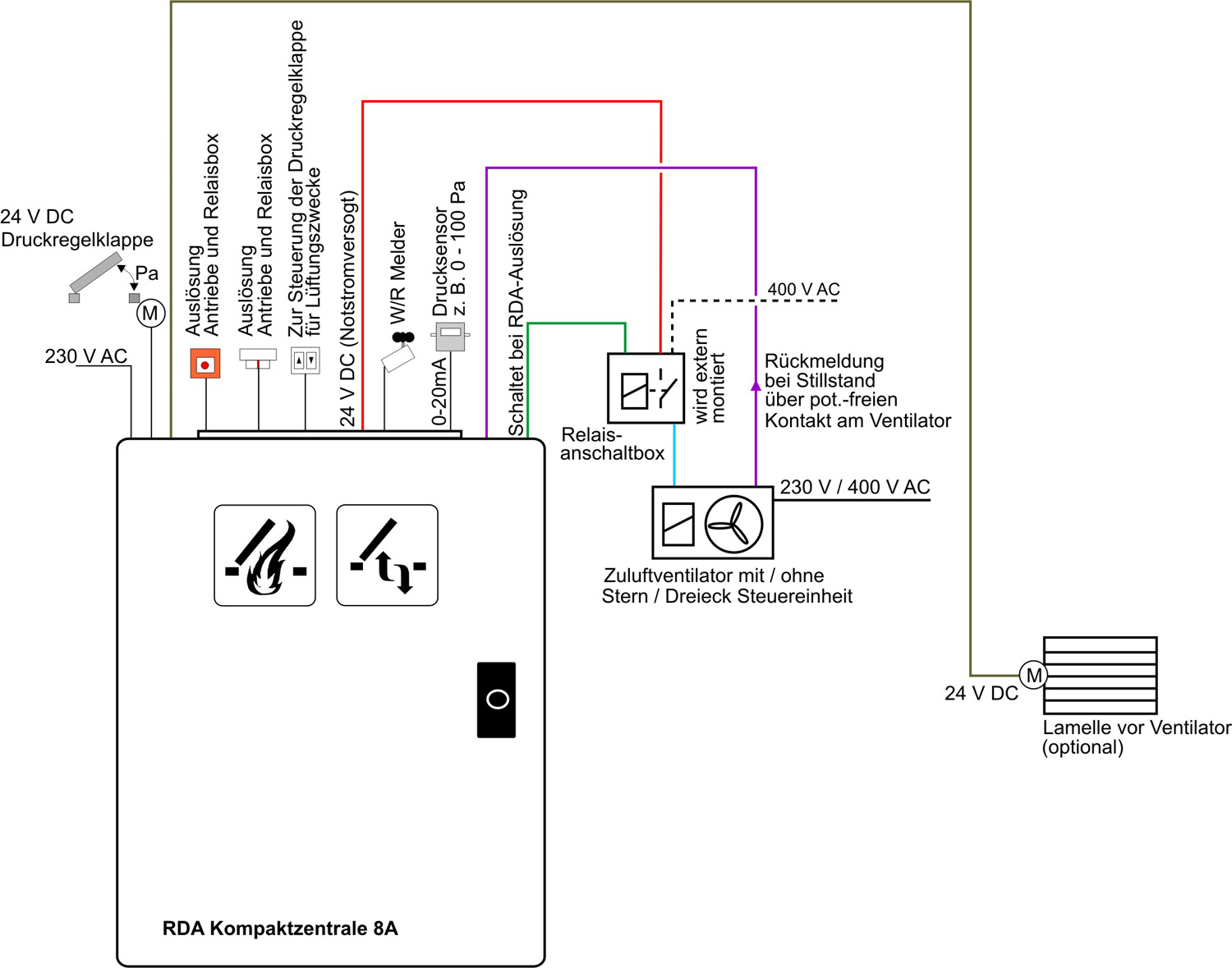

Prinzipverschaltung der RDA Kompaktzentrale 8A
